КЭПС-ВЭ К-47, К-49, К-59
9,95 ₽
Описание
Выкатные элементы типа КЭПС-ВЭ K-47, К-49, К-59 с вакуумными выключателями КЭПС-BB (ЕХ-ВВ) предназначены для коммутации электрических цепей в нормальных и аварийных режимах в шкафах комплектных распределительных устройств внутренней и наружной установки номинальным напряжением до 10 кВ трехфазного переменного тока частотой 50 Гц для систем с изолированной нейтралью.
Устанавливаются в новых и реконструируемых (ретрофит) комплектных распределительных устройствах электрических станций, подстанций и других устройств, осуществляющих распределение передачу и потребление электрической энергии.
Выкатной элемент представляет собой сборную конструкцию, отдельные детали и узлы которой крепятся между собой болтовыми соединениями, на которую установлен коммутационный модуль с элементами главных цепей (шины и втычные контакты).
Выкатной элемент имеет упор устройства доводки ВЭ из контрольного положения в рабочее. Внизу основания выкатного элемента находятся контакты заземления выкатного элемента, а также штырь узла блокировки, обеспечивающий блокировку от перемещения ВЭ при включенном коммутационном модуле
Общий вид выкатного элемента КЭПС-ВЭ K-47, К-49, К-59 на номинальный ток 2000 А
Общий вид выкатного элемента КЭПС-ВЭ K-47, К-49, К-59 на номинальный ток 1600 А
Общий вид выкатного элемента КЭПС-ВЭ K-47, К-49, К-59 на номинальный ток 1000 А
За кожухом располагаются: механический указатель состояния ВВ, механизм блокировки и отключения, тяги, соединяющие механизм блокировки и отключения с валом коммутационного модуля и педалью блокировки ВЭ. Также за кожухом может быть расположен блок управления коммутационным модулем и элементы вторичных цепей (предварительно согласованных с заказчиком).
Общий вид выкатного элемента КЭПС-ВЭ K-47, К-49, К-59 без кожуха
| Наименование параметра | Значение |
|---|---|
| 1 | 2 |
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный ток, А | 1000/1600/2000 |
| Номинальный ток отключения, кА | 20/25/31.5 |
| Ток термической стойкости, кА | 20/25/31.5 |
| Электрическое сопротивление главной цепи ВЭ без учета подвижных электрических контактов, мкОм, не более | 150 |
| Номинальное напряжение устройства управления, В | =220 |
| Масса, кг, не более | 200 |
| П р и м е ч а н и е – более подробная информация по техническим характеристикам вакуумного выключателя и блока управления содержится в соответствующих руководствах по эксплуатации поставляемых с выкатным элементом производства ООО «КЭПС». | |

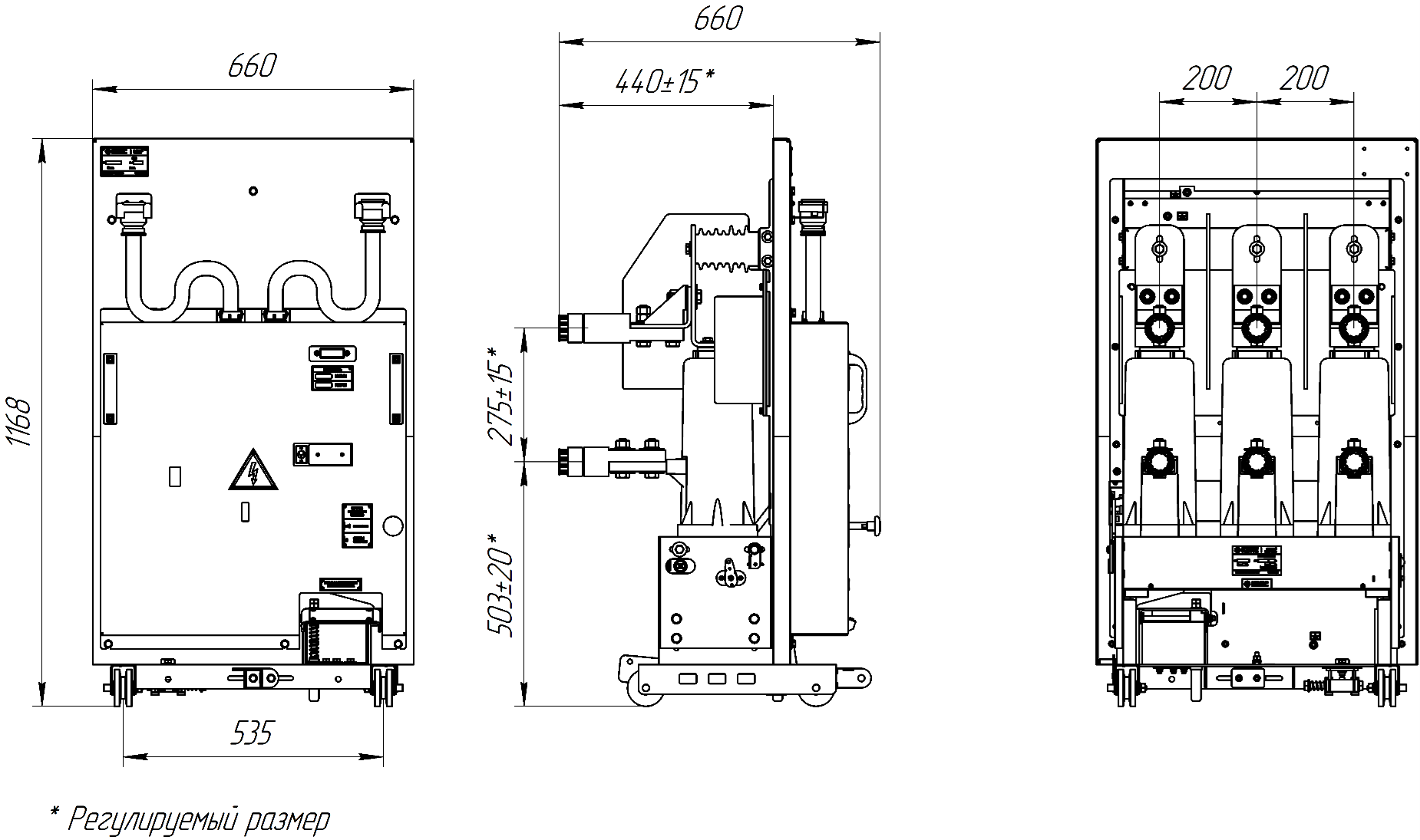

Габаритный чертеж выкатного элемента КЭПС-ВЭ К-47, К-49 К-59 на номинальный ток 2000 А

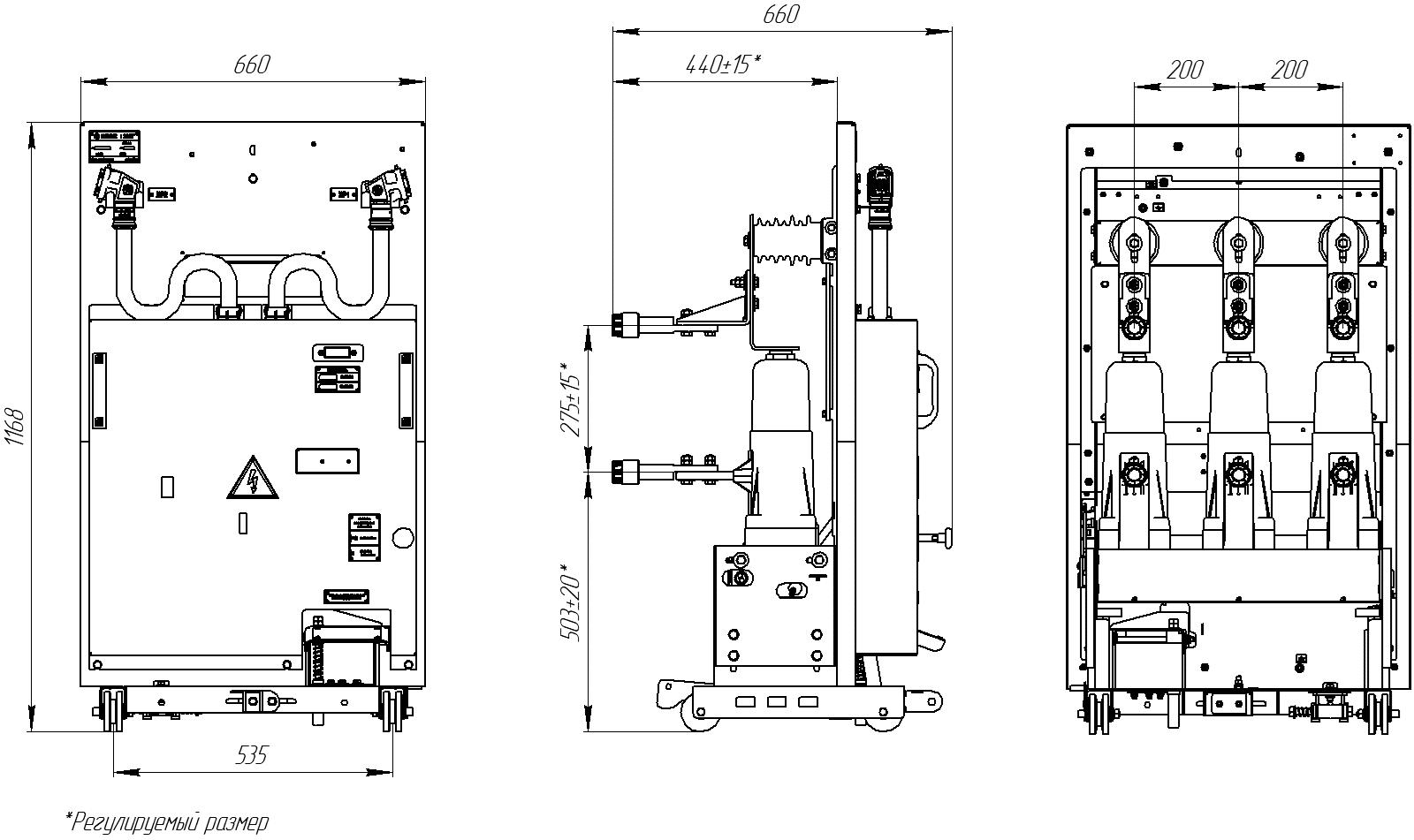

Габаритный чертеж выкатного элемента КЭПС-ВЭ К-47, К-49 К-59 на номинальный ток 1600 А

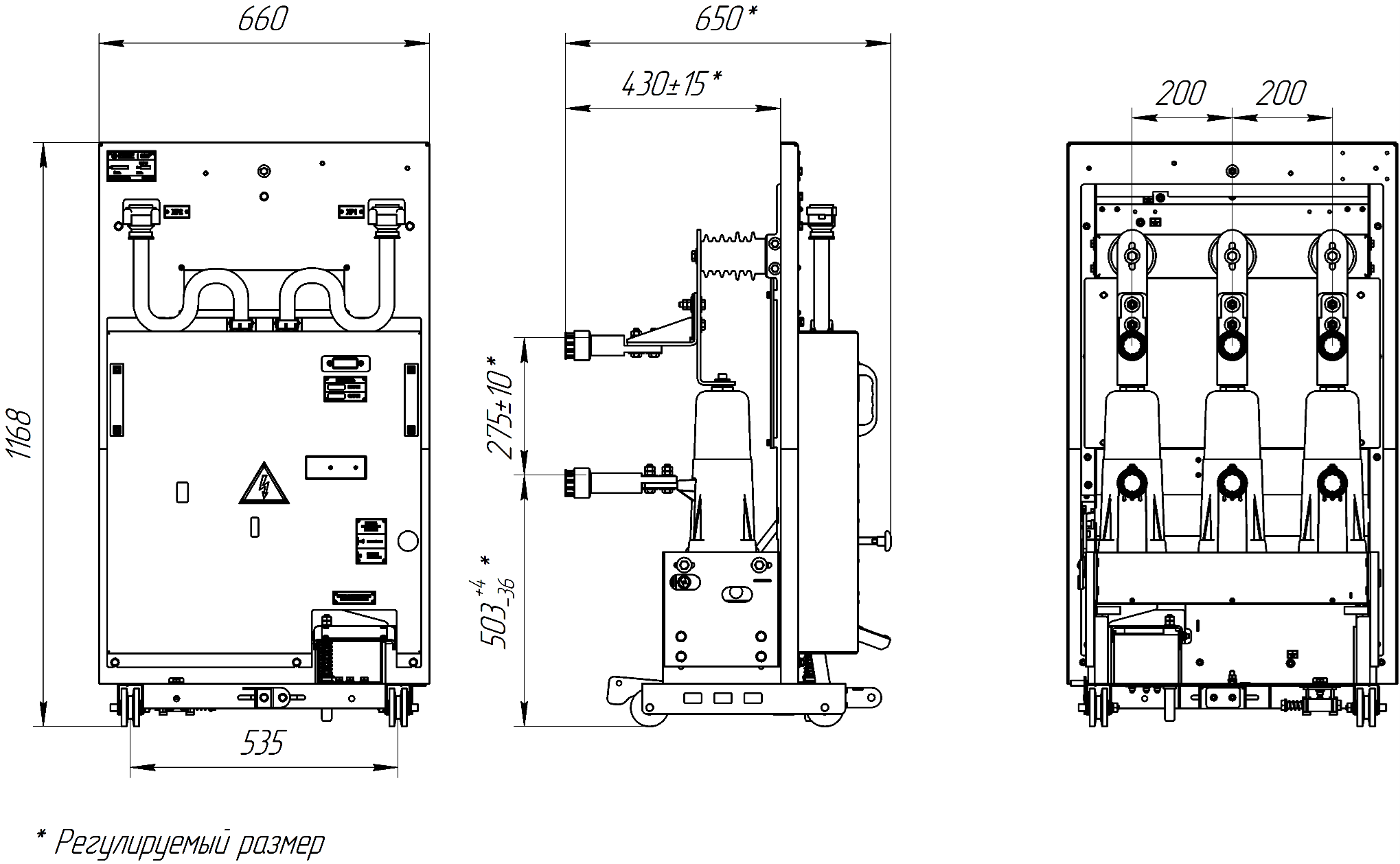

Габаритный чертеж выкатного элемента КЭПС-ВЭ К-47, К-49 К-59 на номинальный ток 1000 А
