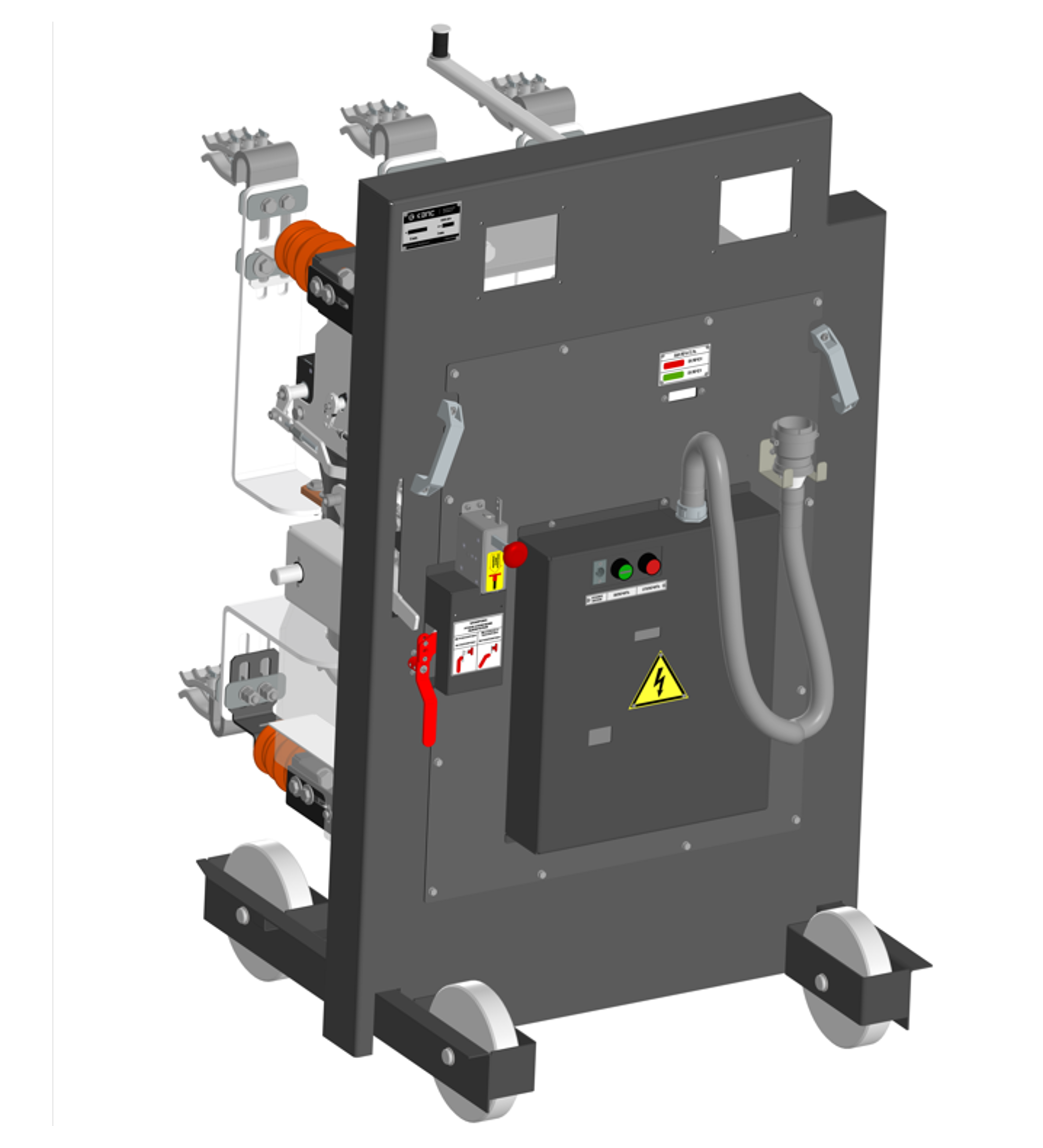

КЭПС-ВЭ К-XII

Описание

Выкатные элемент КЭПС-ВЭ K-XII с вакуумными выключателями предназначены для коммутации электрических цепей в нормальных и аварийных режимах в шкафах комплектных распределительных устройств внутренней и наружной установки номинальным напряжением до 10 кВ трехфазного переменного тока частотой 50 Гц для систем с изолированной нейтралью.
Устанавливаются в новых и реконструируемых (ретрофит) комплектных распределительных устройствах электрических станций, подстанций и других устройств, осуществляющих распределение передачу и потребление электрической энергии.
Выкатной элемент представляет собой сборную металлическую конструкцию, отдельные детали и узлы, которые крепятся между собой болтовыми соединениями на которую установлен вакуумный выключатель с элементами главных цепей в том числе втычные контакты.

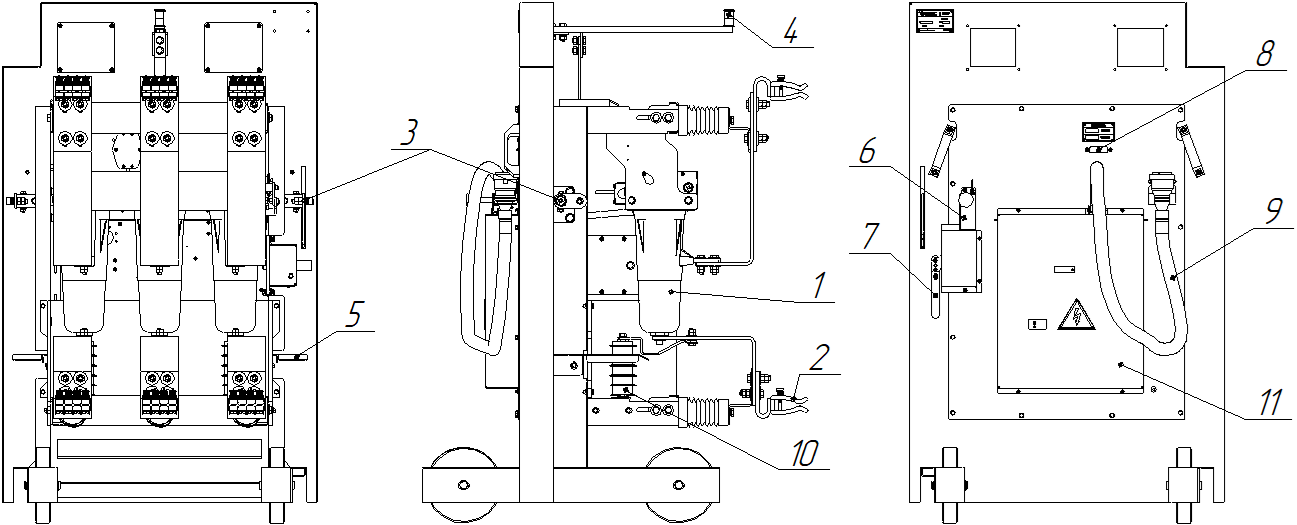

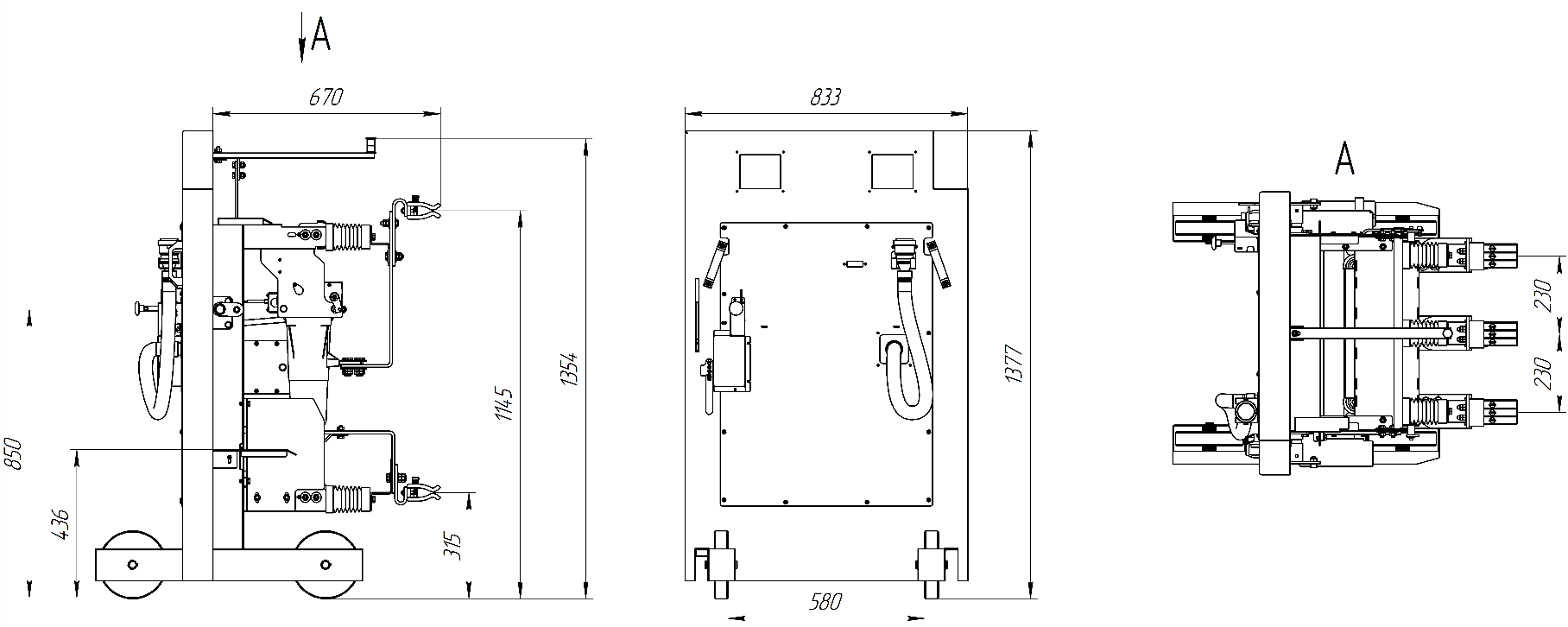

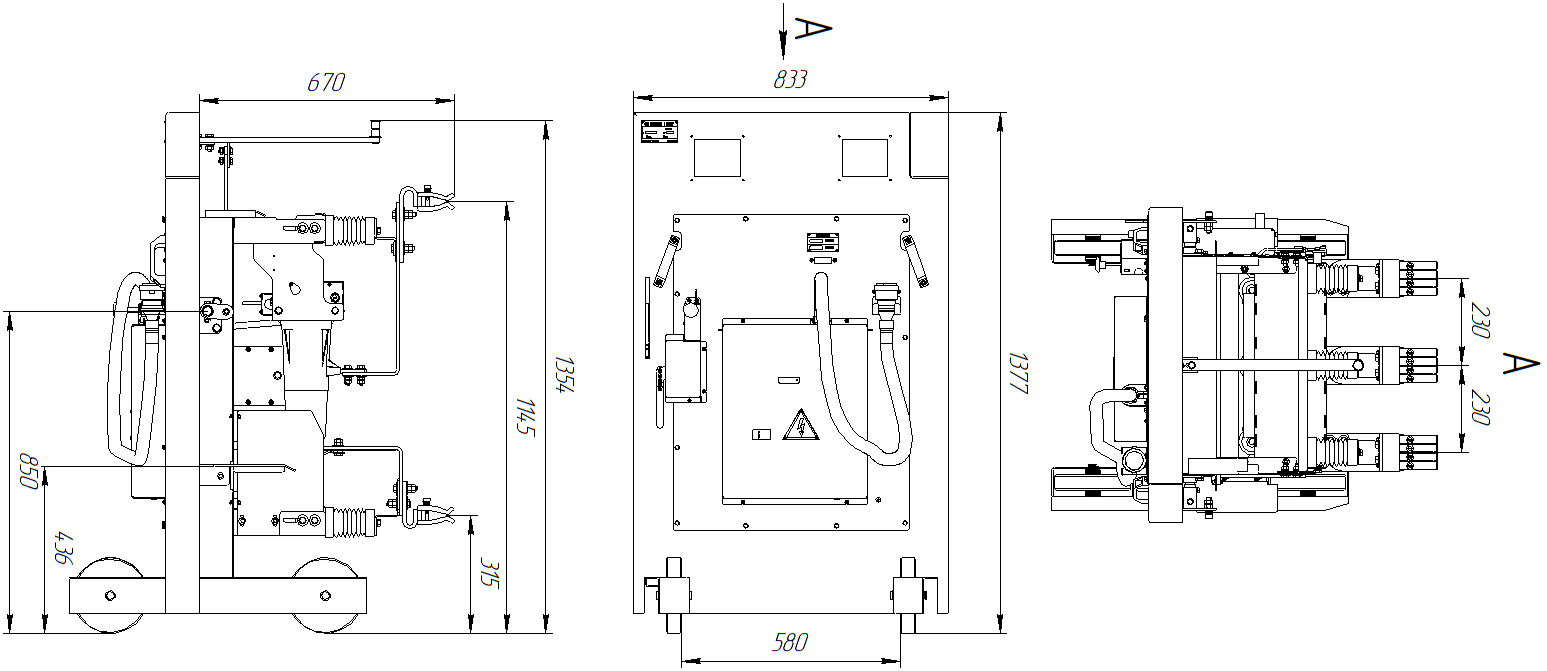

Состав выкатного элемента серии КЭПС-ВЭ К-XII
1 – вакуумный выключатель; 2 – втычной контакт; 3 – вал перемещения ВЭ из контрольного в рабочее; 4 – элемент для взаимодействия со шторочным механизмом шкафа КРУ; 5 – контакты заземления выкатного элемента; 6 – механизм блокировки и отключения; 7 – ручка блокировки перемещения выкатного элемента; 8 –механический указатель состояния; 9 – кабель подключения выкатного элемента; 10 – ограничитель перенапряжений; 11 – кожух
