КЭПС-ВЭ КМ-1Ф
9,95 ₽
Описание
Выкатные элементы типа КЭПС-ВЭ КМ-1Ф с вакуумными выключателями КЭПС-BB (ЕХ-ВВ) предназначены для коммутации электрических цепей в нормальных и аварийных режимах в шкафах комплектных распределительных устройств внутренней и наружной установки номинальным напряжением до 10 кВ трехфазного переменного тока частотой 50 Гц для систем с изолированной нейтралью.
Устанавливаются в новых и реконструируемых (ретрофит) комплектных распределительных устройствах электрических станций, подстанций и других устройств, осуществляющих распределение, передачу, и потребление электрической энергии.
Выкатной элемент представляет собой сборную конструкцию, отдельные детали и узлы которой крепятся между собой болтовыми соединениями, на которую установлен коммутационный модуль с элементами главных цепей (шины и втычные контакты).
Выкатной элемент имеет упор устройства доводки ВЭ из контрольного положения в рабочее. Внизу основания ВЭ находятся контакты заземления выкатного элемента, а также штырь узла блокировки и электромагнитной (предварительно согласованных с заказчиком), обеспечивающие блокировку от перемещения ВЭ при включенном коммутационном модуле.
Общий вид выкатного элемента КЭПС-ВЭ-КМ-1Ф

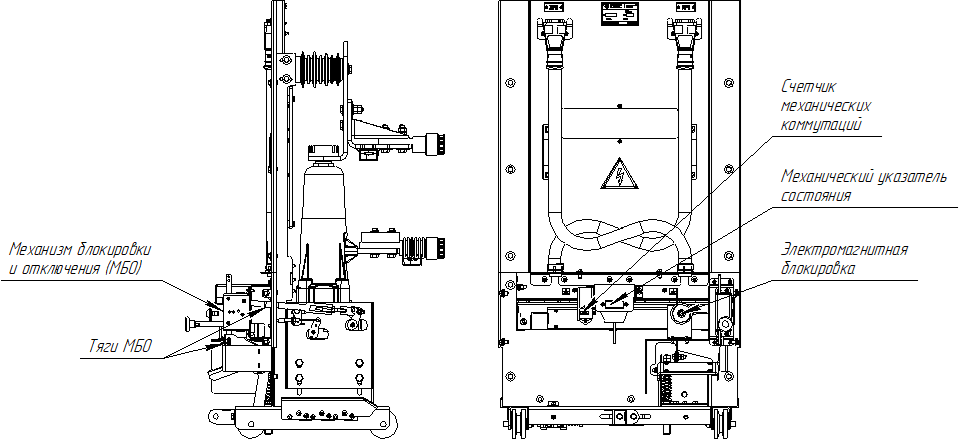

Общий вид выкатного элемента КЭПС-ВЭ-КМ-1Ф без кожуха
| Наименование параметра | Значение |
|---|---|
| Номинальное напряжение, кВ | 6/10 |
| Наибольшее рабочее напряжение, кВ | 7,2/12 |
| Номинальный ток, А | 630/1000/1600 |
| Номинальный ток отключения, кА | 20/25/31,5 |
| Ток термической стойкости, кА | 20/25/31,5 |
| Электрическое сопротивление главной цепи ВЭ без учета подвижных электрических контактов, не более, мкОм | 150 |
| Номинальное напряжение устройства управления, В | 220 |
| Масса, не более, кг | 160 |
| П р и м е ч а н и е – более подробная информация по техническим характеристикам вакуумного выключателя и блока управления содержится в соответствующих руководствах по эксплуатации поставляемых с выкатным элементом производства ООО «КЭПС». | |

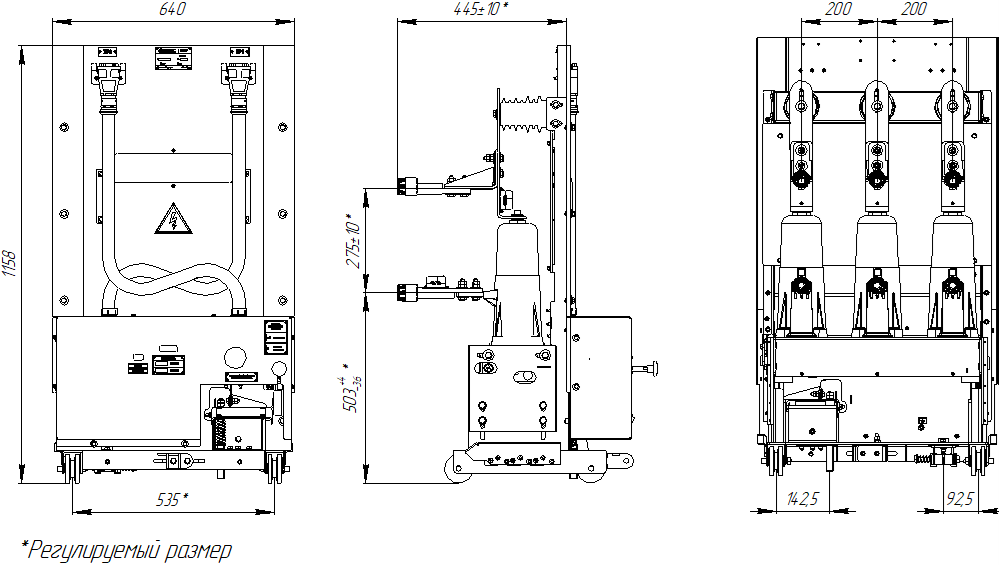

Габаритный чертеж КЭПС-ВЭ КМ-1Ф на 1000А

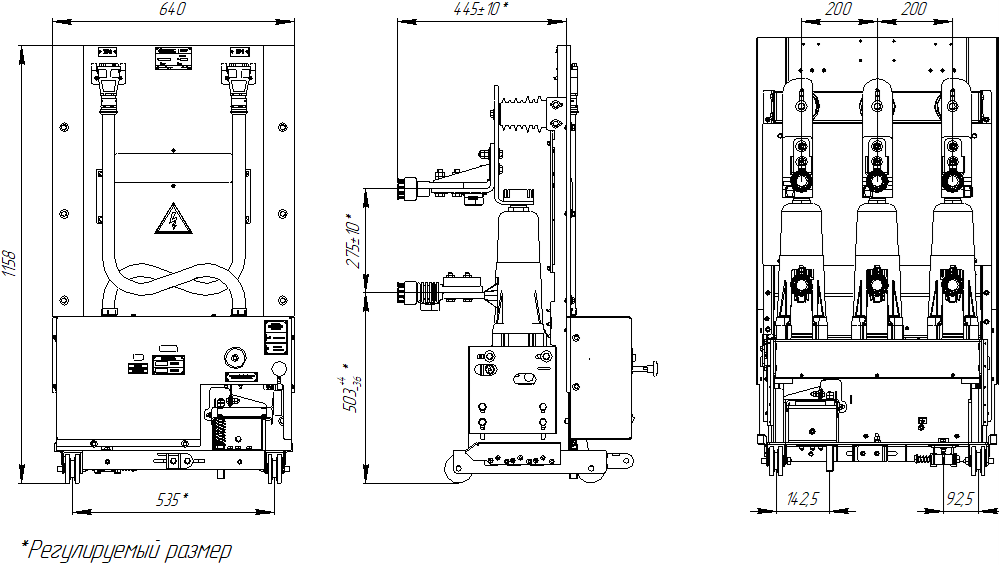

Габаритный чертеж КЭПС-ВЭ КМ-1Ф на 1600А
