Выкатной элемент средней загрузки
100,00 ₽

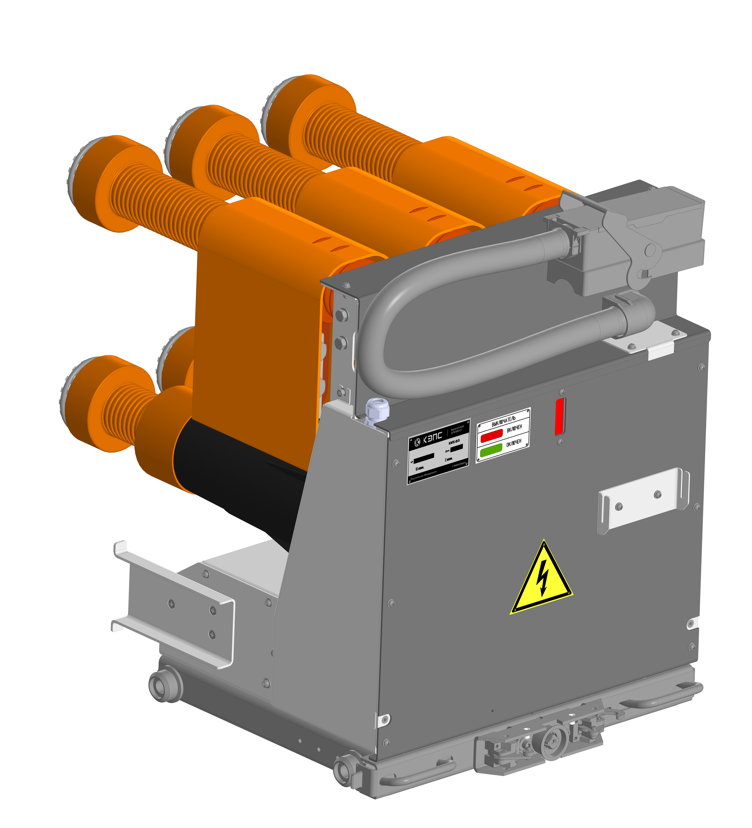

Выкатной элемент средней загрузки для комплектных распределительных устройств
Описание
Выкатные элементы средней загрузки для КРУ серии КЭПС-ВЭСЗ с вакуумными выключателями КЭПС-BB (ЕХ-ВВ) предназначены для коммутации электрических цепей в нормальных и аварийных режимах распределительных устройств внутренней и наружной установки номинальным напряжением до 10 кВ трехфазного переменного тока частотой 50 Гц для систем с изолированной нейтралью.
Состав выкатного элемента:
- Коммутационный модуль
- Блок управления
- Механический указатель состояния
- Механизм блокировки и отключения
- Комплект металлоконструкций
- Комплект шин главных цепей
- Комплект втычных контактов
- Комплект радиаторов
- Комплект из трех опорных изоляторов
- Разъем вторичных цепей 58-pin
- Комплект изоляции
- Тележка аппаратная
- Комплект предупредительных табличек
- Блокировка электромагнитная
- Комплект блокировки аппаратной тележки
| Наименование параметра | Значение |
|---|---|
| Номинальное напряжение, кВ | 6(10) |
| Наибольшее рабочее напряжение, кВ | 7,2(12) |
| Номинальный ток, А | 1000; 1600 |
| Электрическое сопротивление главной цепи ВЭ без учета подвижных электрических контактов, не более, мкОм | 60 |
| Номинальное напряжение устройства управления, В | =220; ~220 |
| Масса, не более, кг | 120 |
Примечание – более подробная информация по техническим характеристикам вакуумного выключателя и блока управления содержится в соответствующих руководствах по эксплуатации, поставляемых с выкатным элементом производства ООО «КЭПС».
Модели выкатного элемента серии КЭПС-ВЭСЗ имеют следующую структуру условного обозначения:
Пример обозначения: КЭПС-ВЭСЗ-1000-210-280-310
Выкатной элемент средней загрузки, 1000 – номинальный ток выкатного элемента, А; 210 – межфазное расстояние коммутационного модуля, мм; 280 – расстояние от базы колес до оси нижнего ряда разъемных контактов, мм; 310 – расстояние между нижними и верхними разъемными контактами.
| Модификация | Номинальный ток, А |
Межполюсное расстояние, мм |
Контактная система | |||
|---|---|---|---|---|---|---|
| A, мм |
B, мм |
C, мм |
D, мм |
|||
| КЭПС-ВЭЗС3-1000-150-280-275 | 1000 | 150 | 150 | 497 | 502 | 49 |
| КЭПС-ВЭЗС3-1000-210-280-275 | 1000 | 210 | 210 | 619 | 652 | 49 |
| КЭПС-ВЭЗС3-1600-210-280-275 | 1600 | 210 | 210 | 619 | 652 | 55 |

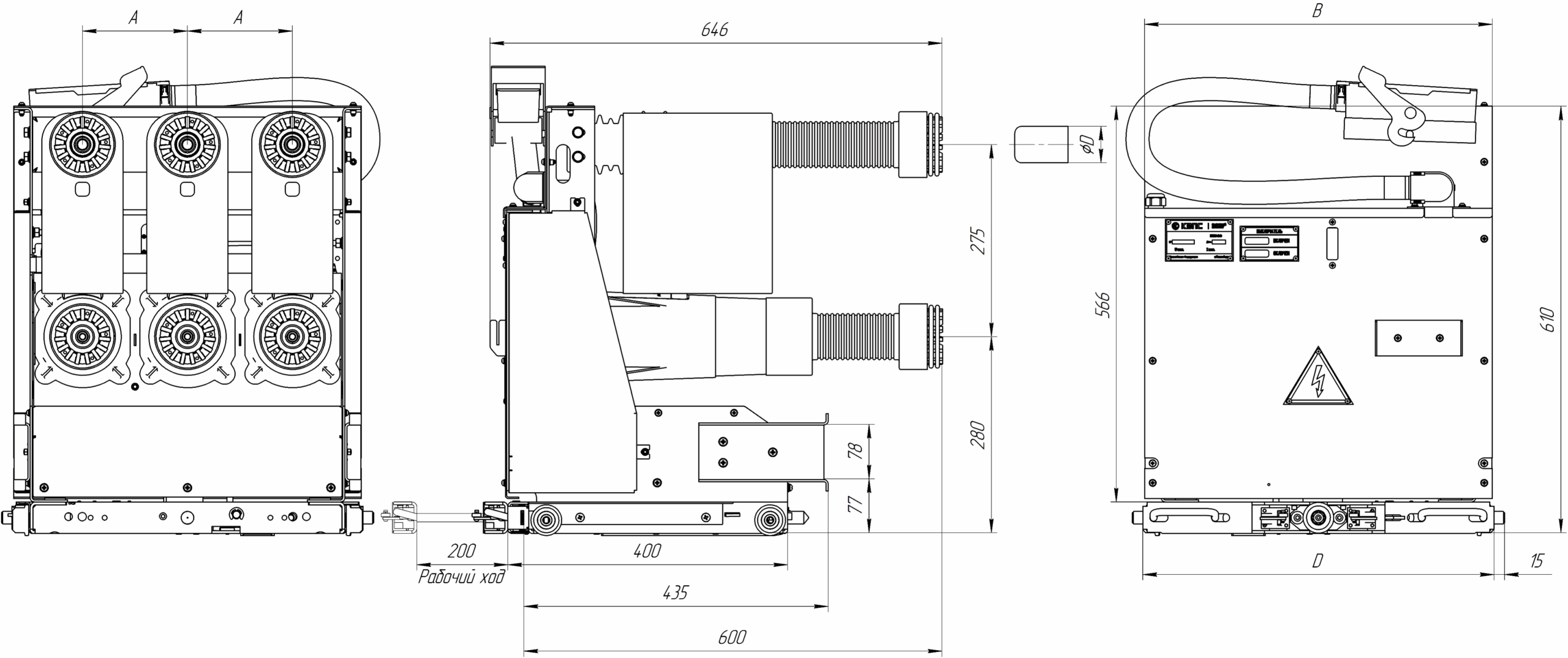

Габаритный чертеж выкатного элемента (I ном = 1000 А, 1600 А)

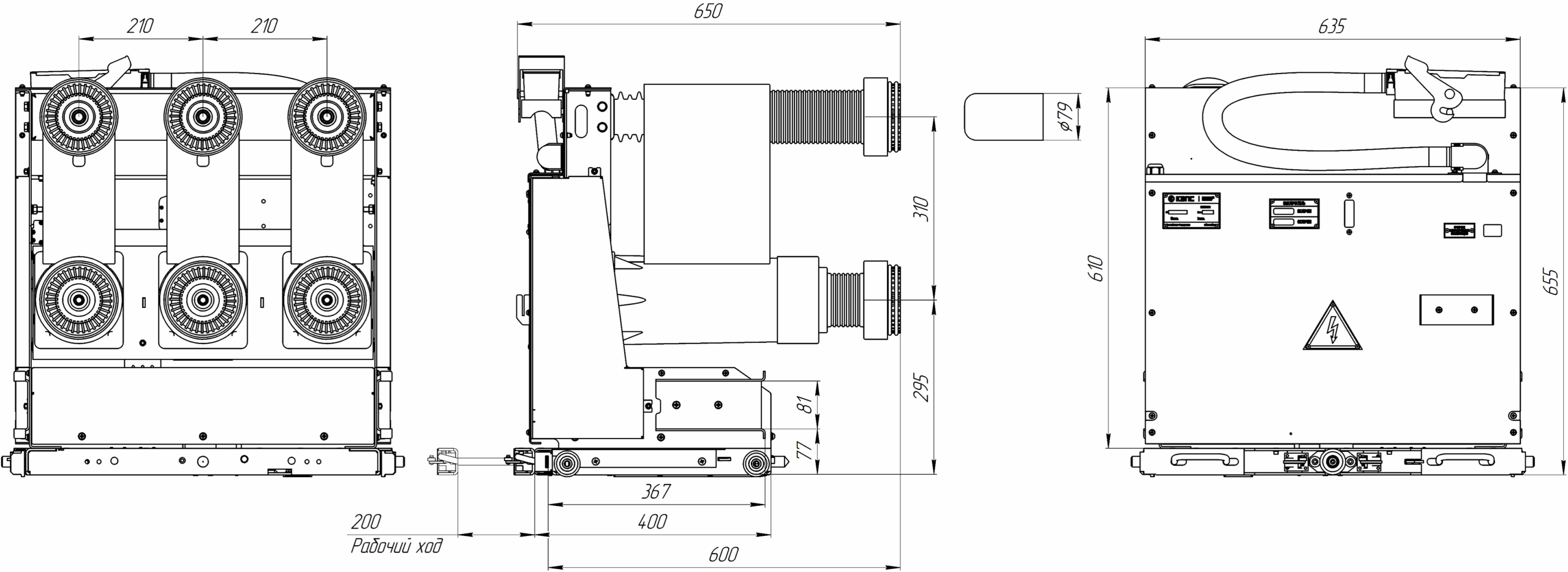

Габаритный чертеж выкатного элемента (I ном = 2000 A)
