КЭПС-ВЭ КРУ2-10
9,95 ₽
Описание
Выкатные элементы КЭПС-ВЭ КРУ2-10 (КВЭ-10) с вакуумными выключателями ЕХ-ВВ предназначены для приема и распределения электрической энергии трехфазного переменного тока частоты 50 Гц, номинального напряжения до 6 кВ включительно и используются для общего назначения в распределительных устройствах, тепловых и атомных электростанциях, распределительных подстанций и в электроустановках промышленных предприятий всех отраслей народного хозяйства.
Выкатной элемент представляет собой сборную металлическую конструкцию, отдельные детали и узлы, которые крепятся между собой болтовыми соединениями на которую установлен вакуумный выключатель ЕХ-ВВ с элементами главных цепей в том числе втычные контакты.

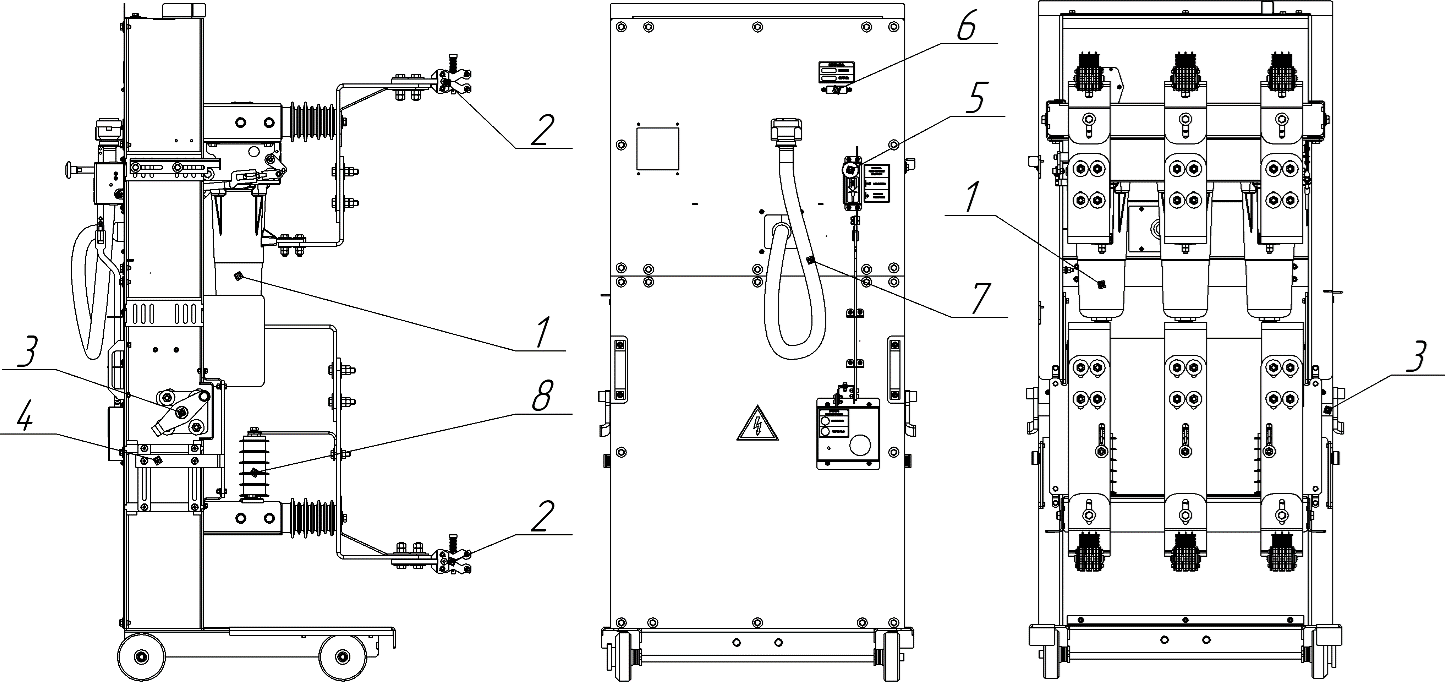

Состав выкатного элемента КЭПС-ВЭ КРУ2-10 (КВЭ-10) вал внизу без БУ на щите

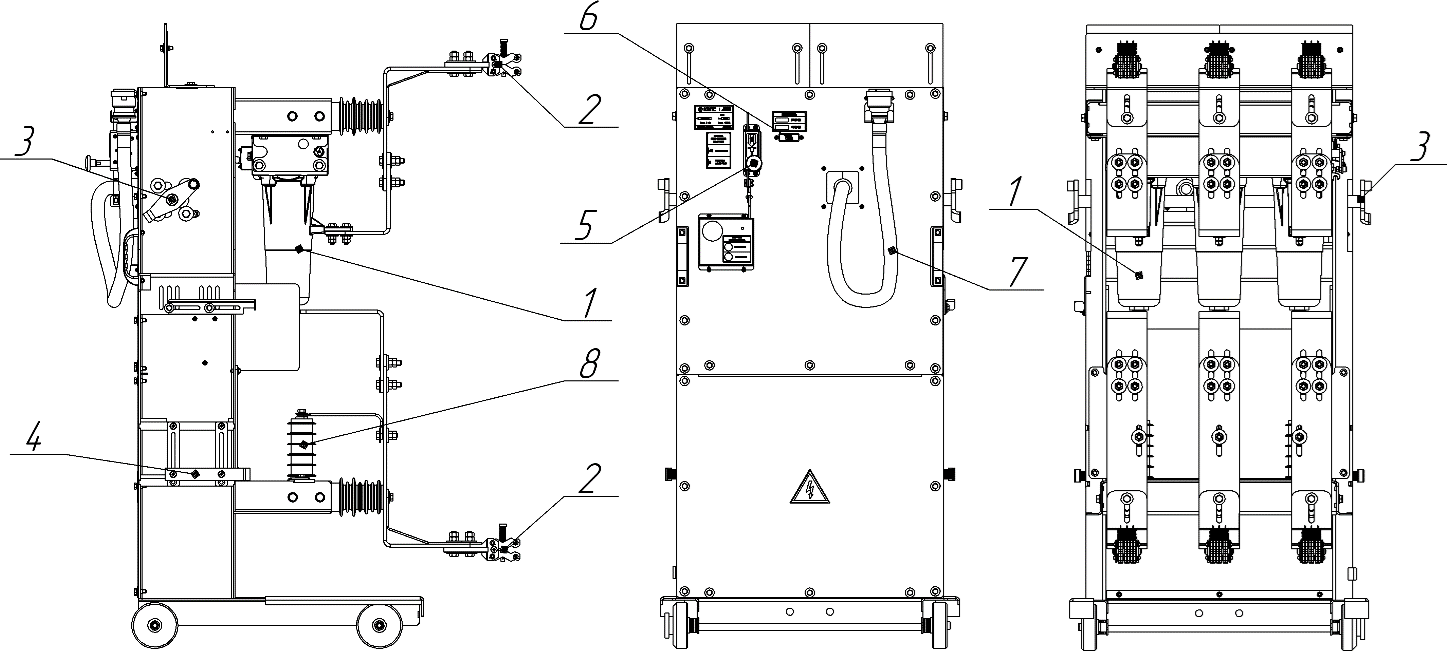

Состав выкатного элемента КЭПС-ВЭ КРУ2-10 (КВЭ-10) вал вверху без БУ на щите
1 – вакуумный выключатель EX-BB; 2 – втычной контакт; 3 – вал перемещения ВЭ из контрольного в рабочее; 4 – контакты заземления выкатного элемента; 5 –МБО; 6 –механический указатель состояния; 7 –кабель подключения выкатного элемента; 8 – ОПН.

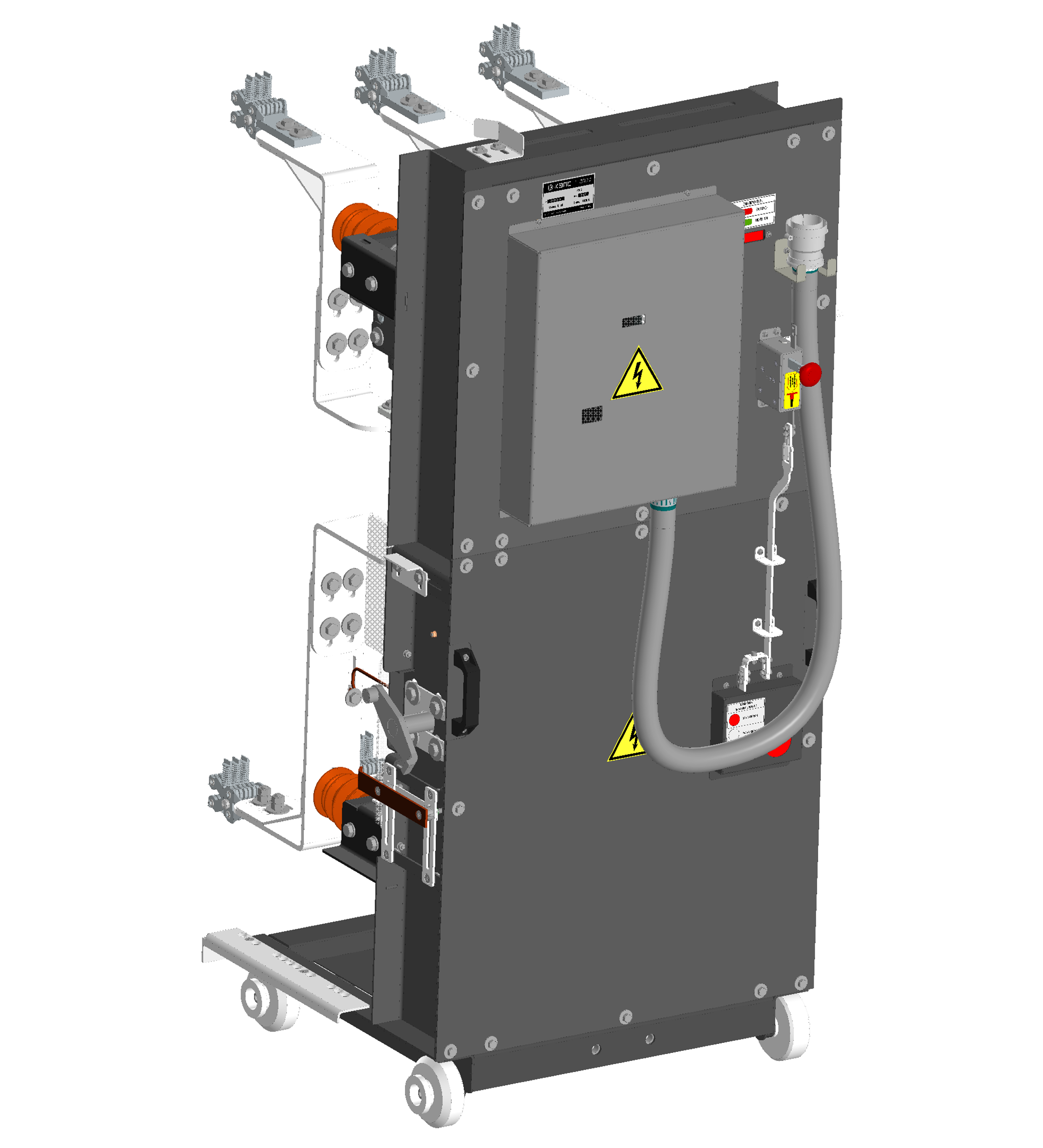

Состав выкатного элемента КЭПС-ВЭ КРУ2-10 (КВЭ-10) вал внизу с БУ на щите

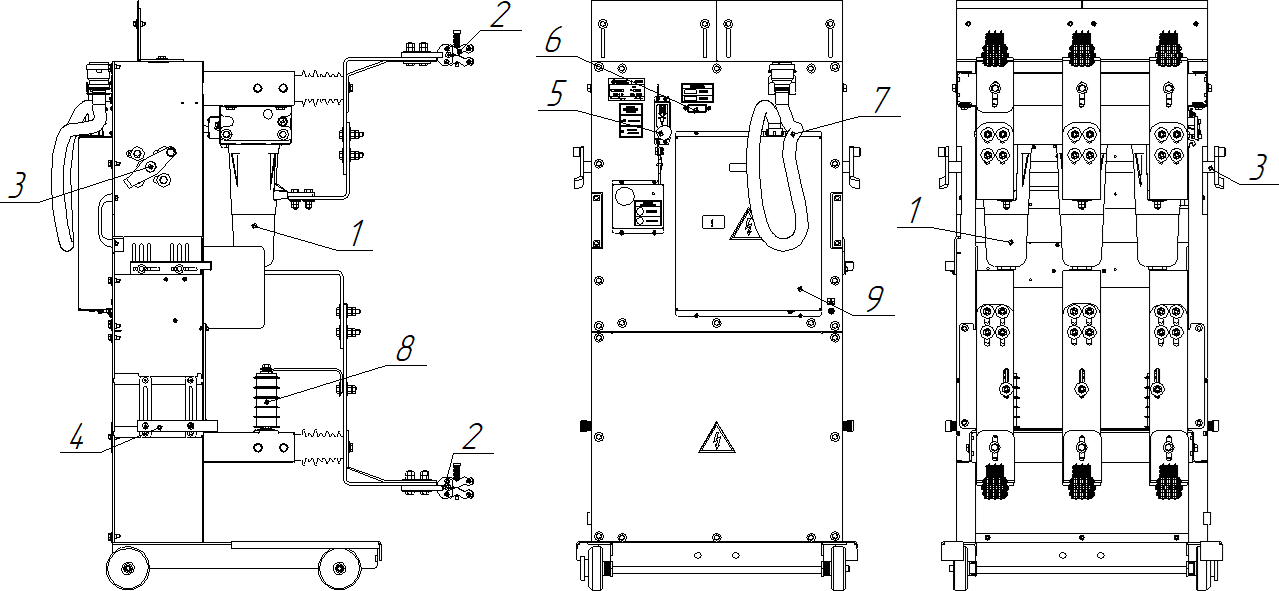

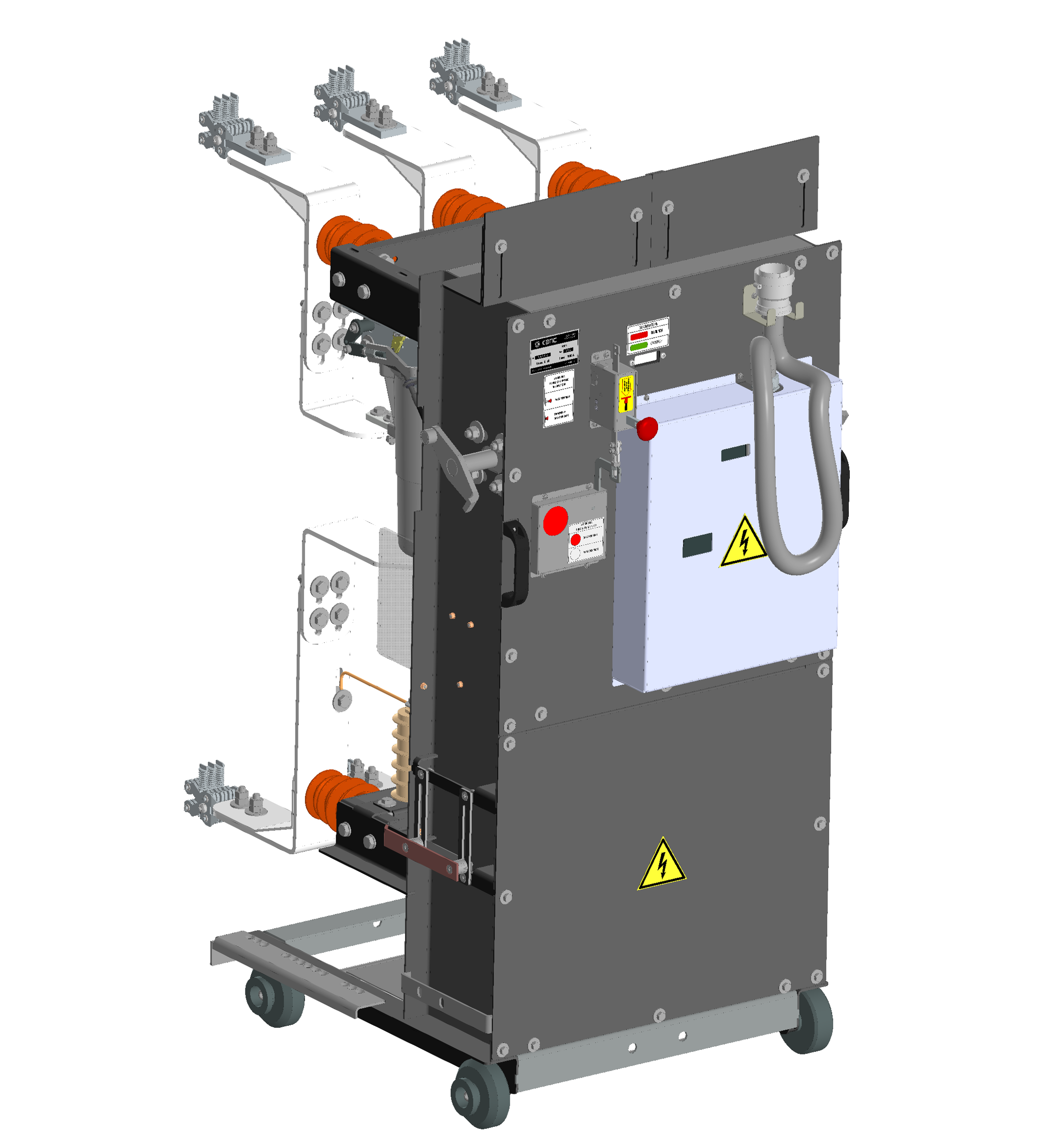

Состав выкатного элемента КЭПС-ВЭ КРУ2-10 (КВЭ-10) вал вверху с БУ на щите
1 – вакуумный выключатель EX-BB; 2 – втычной контакт; 3 – вал перемещения ВЭ из контрольного в рабочее; 4 – контакты заземления выкатного элемента; 5 –МБО; 6 –механический указатель состояния; 7 –кабель подключения выкатного элемента; 8 – ОПН; 9 – кожух БУ
| Наименование параметра | Значение |
|---|---|
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный ток, А | до 1000 |
| Электрическое сопротивление главной цепи ВЭ, без учета подвижных электрических контактов, мкОм, не более | 150 |
| Номинальное напряжение устройства управления, В | =220; ~220 |
| Масса, кг, не более | 250 |
| П р и м е ч а н и е – более подробная информация по техническим характеристикам вакуумного выключателя содержится в соответствующих руководствах по эксплуатации поставляемых с выкатным элементом производства ООО «КЭПС». | |

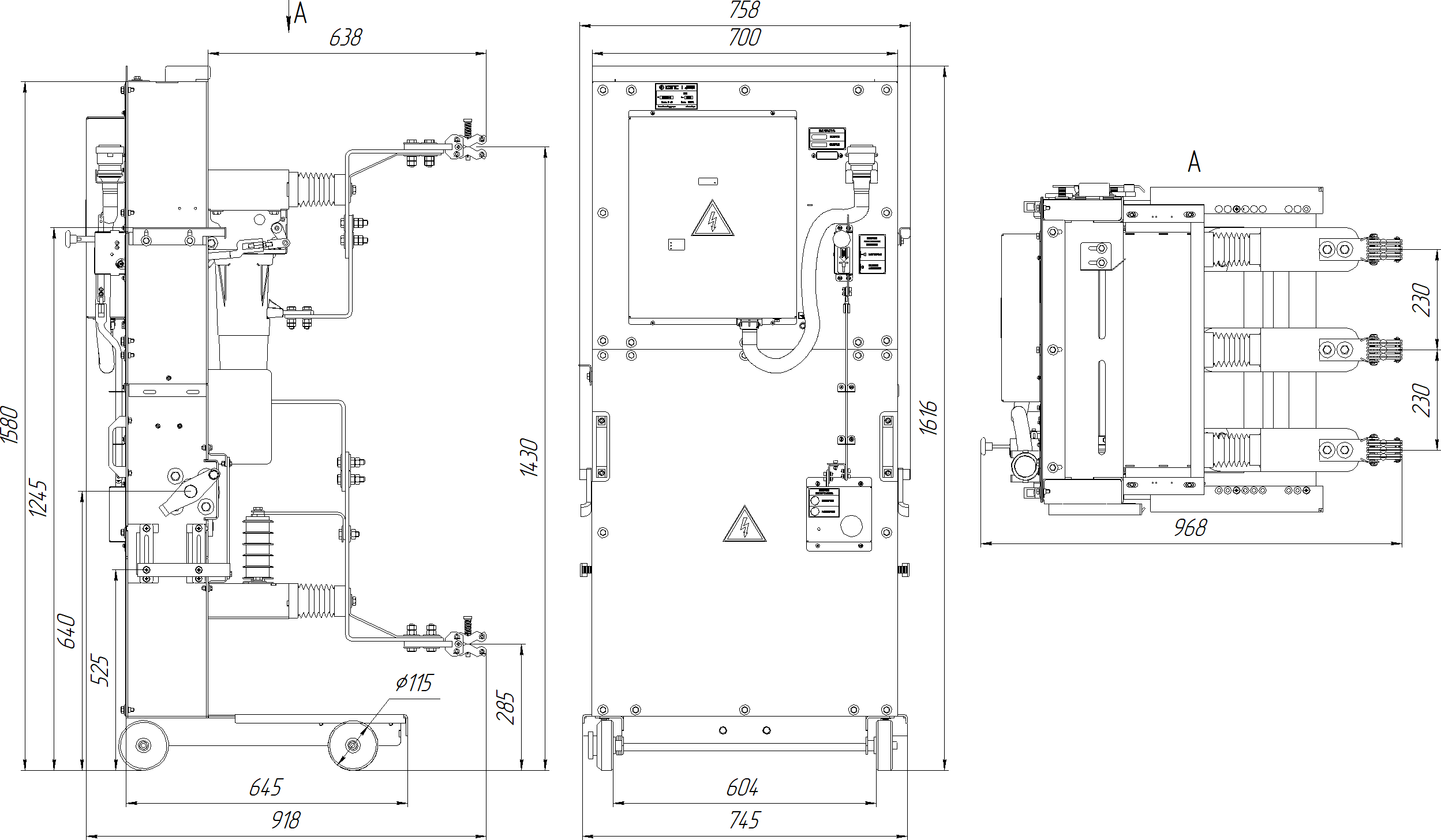

Монтажный и габаритный чертеж выкатного элемента КЭПС-ВЭ KРУ2-10 (вал внизу) с блоком управления

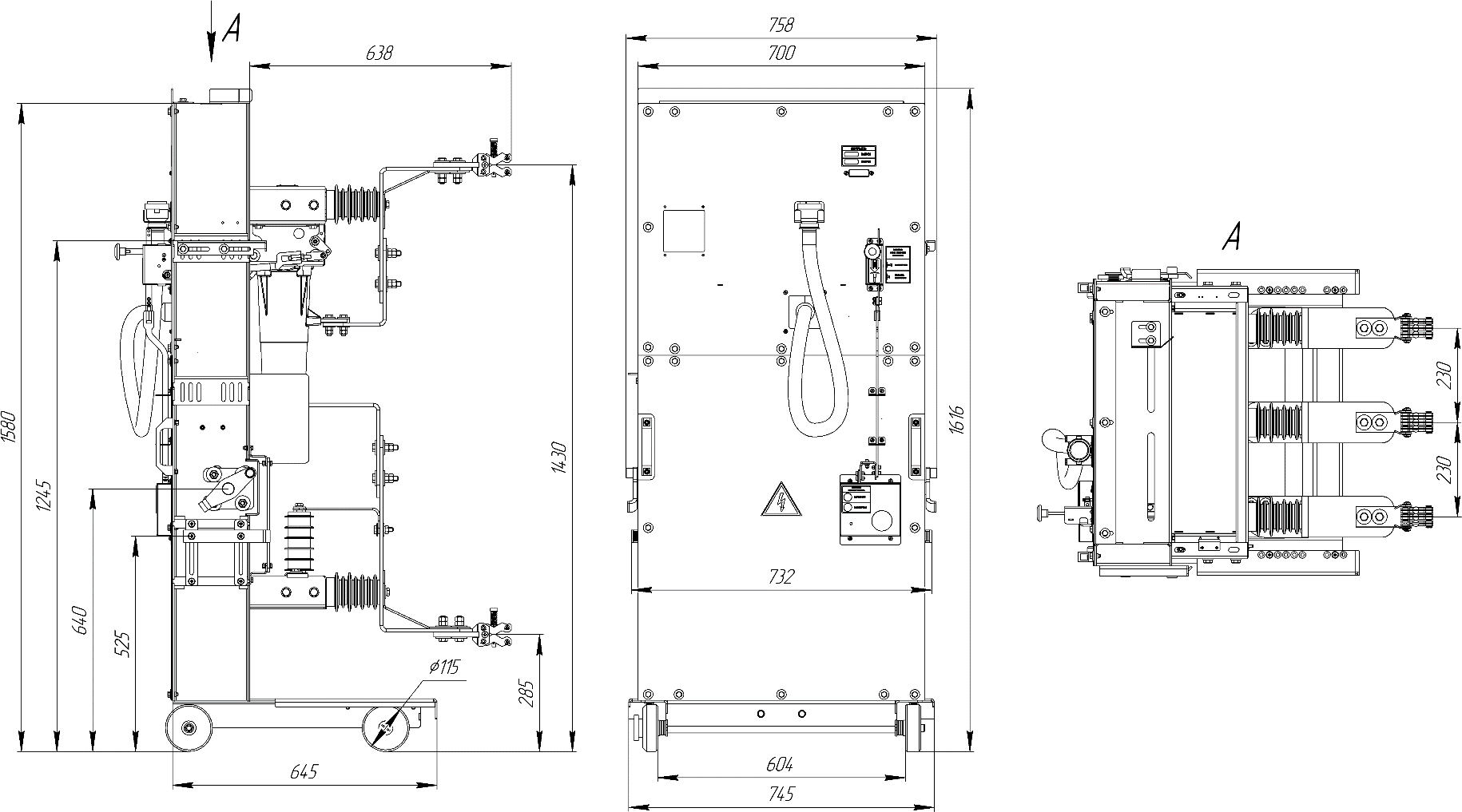

Монтажный и габаритный чертеж выкатного элемента КЭПС-ВЭ KРУ2-10 (вал внизу) без блока управления
